Conheça os principais tipos de atuadores pneumáticos, suas funções e onde são aplicados na indústria para garantir precisão e eficiência.
Os tipos de atuadores pneumáticos são componentes fundamentais em sistemas de automação industrial.
Eles convertem a energia do ar comprimido em movimento mecânico, permitindo o acionamento de válvulas, pistões e dispositivos que compõem máquinas e equipamentos automatizados.
Esses dispositivos estão presentes em praticamente todos os setores industriais — metalúrgico, automotivo, alimentício, farmacêutico, entre outros — e são indispensáveis para processos que exigem precisão, repetibilidade e confiabilidade.
Neste artigo, vamos explicar o que são atuadores pneumáticos, quais são os principais tipos disponíveis e como cada um deles é utilizado em aplicações industriais.
Ao final, você também vai conhecer a Hidralf, referência nacional em soluções hidráulicas e pneumáticas de alta performance.
O que são atuadores pneumáticos
Antes de entender os diferentes tipos de atuadores pneumáticos, é importante compreender sua função básica. Um atuador pneumático é um dispositivo que utiliza ar comprimido como fonte de energia para gerar movimento linear ou rotativo.
De forma simplificada, ele transforma a energia potencial do ar em energia mecânica, permitindo o deslocamento de eixos, o acionamento de válvulas ou o controle de mecanismos automatizados.
Os atuadores pneumáticos são amplamente utilizados porque:
- Possuem baixo custo de operação e manutenção;
- Oferecem movimentos rápidos e precisos;
- São seguros para ambientes com risco de explosão (pois não utilizam eletricidade direta);
- Têm alta durabilidade quando operam com ar filtrado e lubrificado.
Essas características fazem dos atuadores pneumáticos uma escolha estratégica em linhas de produção automatizadas e em processos industriais que exigem confiabilidade e repetição contínua de movimentos.

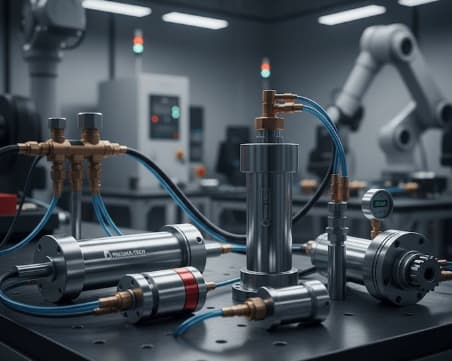

Principais tipos de atuadores pneumáticos
Existem diferentes tipos de atuadores pneumáticos, e cada um possui características específicas que determinam seu uso ideal. Abaixo, destacamos os modelos mais comuns e suas aplicações.
1. Atuador pneumático de simples ação
O atuador de simples ação utiliza ar comprimido apenas em um sentido do movimento — geralmente para empurrar o pistão. O retorno ocorre por meio de uma mola interna, que traz o eixo de volta à posição inicial quando o ar é liberado.
Características principais:
- Menor consumo de ar comprimido;
- Estrutura compacta;
- Operação rápida e simples.
Aplicações típicas:
- Sistemas de travamento automático;
- Portas e dispositivos de segurança;
- Operações de abertura e fechamento de válvulas.
Esse tipo de atuador é ideal para aplicações onde não há necessidade de força nos dois sentidos do movimento, oferecendo uma solução econômica e confiável.
2. Atuador pneumático de dupla ação
Diferente do anterior, o atuador de dupla ação utiliza ar comprimido em ambas as direções — tanto para estender quanto para retrair o pistão. Esse tipo garante movimentos mais fortes e controlados, além de eliminar a necessidade de molas internas.
Vantagens:
- Força constante nos dois sentidos;
- Maior controle de velocidade e precisão;
- Ideal para ciclos repetitivos de trabalho.
Aplicações industriais:
- Sistemas de automação em linhas de montagem;
- Prensas pneumáticas;
- Acionamento de válvulas industriais;
- Equipamentos que exigem força bidirecional constante.
Por sua versatilidade, o atuador de dupla ação é um dos mais utilizados em ambientes industriais, sendo também o modelo mais durável em operações contínuas.
3. Atuador pneumático tipo pistão (ou cilindro de curso longo)
O atuador pneumático tipo pistão é projetado para gerar movimentos lineares de grande alcance, oferecendo força elevada e deslocamento mais longo. Seu corpo é composto por um cilindro com êmbolo interno, que se movimenta em resposta à pressão do ar.
Destaques técnicos:
- Produz força considerável, ideal para trabalhos pesados;
- Pode operar em cursos superiores a 1 metro;
- Permite uso em ambientes severos e com alta carga de trabalho.
Aplicações comuns:
- Prensas industriais;
- Equipamentos de movimentação de carga;
- Máquinas de moldagem e corte;
- Sistemas de elevação e posicionamento.
Esse modelo é amplamente utilizado em processos que demandam movimentos lineares potentes e contínuos, sendo uma solução robusta e de longa vida útil.
4. Atuador pneumático rotativo
O atuador pneumático rotativo transforma o ar comprimido em movimento angular (de rotação). Ele pode realizar giros de 90°, 180° ou até 360°, dependendo do modelo.
Características:
- Compacto e leve;
- Movimento preciso e rápido;
- Pode ser acoplado diretamente a válvulas ou eixos.
Aplicações industriais:
- Acionamento de válvulas borboleta, esfera e gaveta;
- Dispositivos de indexação e posicionamento;
- Máquinas de embalagem e montagem automática.
O atuador rotativo é indispensável em sistemas de automação de válvulas e em linhas que exigem movimentos repetitivos e precisos, com torque controlado.
5. Atuadores pneumáticos compactos
Os atuadores compactos são versões reduzidas dos modelos tradicionais, projetados para aplicações em que o espaço é limitado. Apesar do tamanho menor, eles oferecem excelente desempenho em movimentações curtas.
Benefícios:
- Tamanho reduzido e instalação fácil;
- Ideal para locais com restrição de espaço;
- Bom custo-benefício para pequenas operações.
Onde são usados:
- Máquinas de embalagem;
- Sistemas de montagem eletrônica;
- Equipamentos automatizados de pequeno porte.
Esses atuadores são perfeitos para ambientes industriais modernos, onde o design compacto e a eficiência são requisitos essenciais.
Como escolher o atuador pneumático ideal
Selecionar o atuador correto depende de alguns fatores técnicos e operacionais. Entre os principais critérios estão:
- Tipo de movimento desejado: linear (pistão) ou rotativo;
- Força e torque necessários: definem o tamanho e a pressão de trabalho;
- Curso ou ângulo de rotação exigido;
- Condições do ambiente: temperatura, umidade e presença de contaminantes;
- Disponibilidade de espaço para instalação.
Consultar um especialista é fundamental para garantir o dimensionamento correto e evitar desperdício de energia ou falhas prematuras.
